Sainmhíniú: Comhpháirteanna do chóras feistis feadán fáinne gearrtha DIN 2353, lena n-áirítear Cnó, cnó Feidhme, fáinne gearrtha, fáinne O-fáinne, glas-ghlas bulc, séala bhanna le haghaidh feistis banjo, séala miotail, fáinne róin Eolaíoch ar a dtugtar fáinne ED nó WD, Meáchan Coinneála méadrach. Déanann sé freastal ar chónascaire 24 deg cón, comhpháirteanna ina saothraítear rónta méadrach.
Modh Feistis DIN Úsáid comhpháirteanna: 1. Comhpháirteanna do dheireadh DIN 24 deg, Cnó, cnó feidhmiúil, fáinne gearrtha chun an píobán cruach gan uaim a nascadh, Is é an bealach ina saothraítear rónta le Cnó brúigh an fáinne gearrtha chun píopa a phíobadh,
(Is é 1 comhlacht, 2 is Cnó, tá 3 ag gearradh fáinne)
Comhpháirteanna séalaithe le haghaidh cónascaire greann fireann mar seo a leanas:
 O-fáinne ISO 6149 Port |  Fáinne ED DIN 3869 | |
 Fáinne Coinneála O-fáinne + |  Séalaithe washer bog |  Niteoir miotail nó práis |
1. Cnó DIN 3870 NL / NS
CUID UIMH. | TRÍ | TUBE OD | TOISÍ | MPa | ||
E | C | d | S2 | |||
NL-12 | M12X1.5 | 6 | 14.5 | 6 | 14 | L |
NL-14 | M14X1.5 | 8 | 14.5 | 8 | 17 | |
NL-16 | M16X1.5 | 10 | 15.5 | 10 | 19 | |
NL-18 | M18X1.5 | 12 | 15.5 | 12 | 22 | |
NL-22 | M22X1.5 | 15 | 17 | 15 | 27 | |
NL-26 | M26X1.5 | 18 | 18 | 18 | 32 | |
NL-30 | M30X2 | 22 | 20 | 22 | 36 | |
NL-30D | M30X1.5 | 22 | 19 | 22 | 36 | |
NL-36 | M36X2 | 28 | 21 | 28 | 41 | |
NL-36D | M36X1.5 | 28 | 21 | 28 | 41 | |
NL-45 | M45X2 | 35 | 24 | 35 | 50 | |
NL-45D | M45X1.5 | 35 | 25 | 35 | 50 | |
NL-52 | M52X2 | 42 | 24 | 42 | 60 | |
NS-14 | M14X1.5 | 6 | 16.5 | 6 | 17 | S |
NS-16 | M16X1.5 | 8 | 16.5 | 8 | 19 | |
NS-18 | M18X1.5 | 10 | 17.5 | 10 | 22 | |
NS-20 | M20X1.5 | 12 | 17.5 | 12 | 24 | |
NS-22 | M22X1.5 | 14 | 20.5 | 14 | 27 | |
NS-24 | M24X1.5 | 16 | 20.5 | 16 | 30 | |
NS-30 | M30X2 | 20 | 24 | 20 | 36 | |
NS-36 | M36X2 | 25 | 27 | 25 | 46 | |
NS-42 | M42X2 | 30 | 29 | 30 | 50 | |
NS-52 | M52X2 | 38 | 32.5 | 38 | 60 | |
2. Fáinne Gearrtha DIN 3861
CUID UIMH. | TUBE OD | TOISÍ | Athmharc | |||
RL-06 | 6 | Tá an tsraith L agus S mar an gcéanna | L | |||
RL-08 | 8 | |||||
RL-10 | 10 | |||||
RL-12 | 12 | |||||
RL-15 | 15 | |||||
RL-18 | 18 | |||||
RL-22 | 22 | |||||
RL-28 | 28 | |||||
RL-35 | 35 | |||||
RL-42 | 42 | |||||
RS-06 | 6 | S | ||||
RS-08 | 8 | |||||
RS-10 | 10 | |||||
RS-12 | 12 | |||||
RS-14 | 14 | |||||
RS-16 | 16 | |||||
RS-20 | 20 | |||||
RS-25 | 25 | |||||
RS-30 | 30 | |||||
RS-38 | 38 | |||||
3. Fáinne Séala ED le haghaidh BSPP agus Port Snáithe Méadrach DIN 3869
CUID UIMH. | E THREAD | TOISÍ | |
METRIC | BSP | h | |
WD-B02 | M10X1 | G1 / 8 "X28 | 1 |
WD-M12 | M12X1.5 | 1.5 | |
WD-B04 | M14X1.5 | G1 / 4 "X19 | 1.5 |
WD-M16 | M16X1.5 | 1.5 | |
WD-B06 | G3 / 8 "X19 | 1.5 | |
WD-M18 | M18X1.5 | 1.5 | |
WD-M20 | M20X1.5 | 1.5 | |
WD-B08 | G1 / 2 "X14 | 1.5 | |
WD-M22 | M22X1.5 | 1.5 | |
M26X1.5 | |||
WD-B12 | M27X2 | G3 / 4 "X14 | 1.5 |
WD-B16 | M33X2 | G1 "X11 | 2 |
WD-B20 | M42X2 | G1.1 / 4 "X11 | 2 |
WD-B24 | M48X2 | G1.1 / 2 "X11 | 2 |

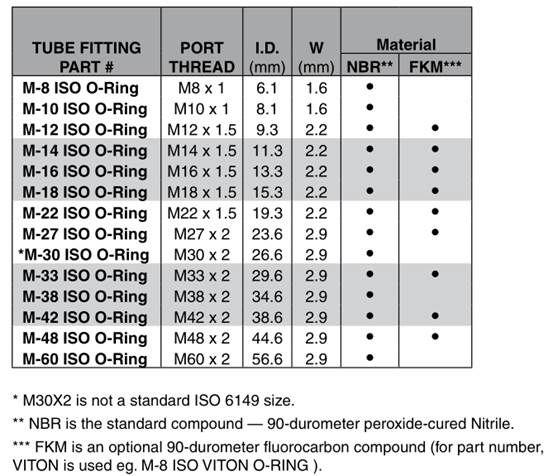

4. ISO 6149 O-Ring le haghaidh Metric Straight Thread Port
5. Fáinne Méadrach + Fáinne Coimeádta Do ISO 9974-1 / DIN 3852-1Port
6. BSPP O-Ring + Fáinne Coinneála le haghaidh ISO 1179-1 / DIN 3852-2 Port
7. O-Ring do Chnónna Sclóine DKO, Weld Nipples, agus Caps
