1. Sainmhínítear an Kit Flange Roinnte, is é an flange scoilte de réir SAE J518 a shainmhíníonn an leath flange scoilte ceithre blot, a bheith cothrom le leagan BS ISO 6162-1 / 2: 2012; tá paca amháin lena n-áirítear 4 phléasc, 4 leicneoir, fáinne o-fáinne agus péire leath leathainn dhá bholg (clampaí). úsáidtear iad i gcomhar le foircinn píobán flanged nó le cuibheoirí flanged.
2. Dhá shraith brú oibre mar atá thíos:
● Sainíonn SAE J618 cód 61 agus ISO 6162-1 na cónaisc flange, na calafoirt agus na dromchlaí gléasta le húsáid ag brúnna 3,5 MPa (35 barra) go 35 MPa (350 barra), DN 13 go DN 127.
● Sainmhíníonn cód SA6 J618 62 agus ISO 6162-2 na cónaisc flange, na calafoirt agus na dromchlaí gléasta atá le húsáid ag brú 42 MPa (420 barra), DN 13 go DN 76.
3. Modh cóimeála comh-scartha SAE, is é an nasc calafoirt 4-blots trí na cinn chinn, clampaí flange scoilte (FCS agus FCSM) nó clampaí flange aonphíosa (FC agus FCM), calafoirt agus dromchlaí gléasta a bhaineann le ceithre cónascairí feadán cineál scriú, scoilte agus píosa clampa flange agus feistis píobáin.
1) cruth roghnach 2) séala O-fáinne 3) clamp flange aon phíosa 4) ceann flanged 5) scriú scriú (d3) 6) washer cruaite 7) aghaidh an chalafoirt ar chuibheoir, caidéal, srl
4. Scriú blot méadrach le haghaidh faisnéise ar theicneolaíocht tionóil aon phíosa:
Scriú blot ionchlannáin le haghaidh faisnéise maidir le teicneolaíocht tionóil scoilte
● Méadrach Snáithe páirce garbh i gcomhréir le ISO 261 agus ISO 724. Inch Snáithe páirce garbh i gcomhréir le ISO 263 agus ISO 725 (UNC-2A le haghaidh snáitheanna scriú, UNC-2B le haghaidh snáitheanna calafoirt).
● Ríomhtar faid scriú le haghaidh cruach; féadfaidh faid scriú dhifriúla a bheith ag teastáil le húsáid ábhar eile.
● Níl sna luachanna chasmhóiminte seo ach treoir nuair a úsáidtear scriúnna bealaithe, arna ríomh le comhéifeacht frithchuimilte 0,17. Braitheann glan-chasmhóimint ghéar ar a lán fachtóirí, lena n-áirítear bealadh, sciath agus bailchríoch dromchla.
5. Dramhaíl mhaoir chun naisc flange a chur le chéile a chomhlíonann ISO 6162
Moltar úsáid leicneáin chruaite; mar sin féin, ní fhéadfadh ceangail flange a chomhlíonann eagráin roimhe seo de ISO 6162-2 úsáid a bhaint as an gcineál seo washer. Cloífidh leicneáin, má úsáidtear iad, le cineál A 70 70 (HV 300) agus déanfar iad a mheánmhéide don scriú comhfhreagrach. Is féidir leicneáin plain a chomhlíonann ANSI / ASME B18.22.1, sraith chaol de chineál B HV 300, a chur in ionad scriúnna de chineál 2
6. Cóid ainmniúcháin O-fáinne agus toisí a chomhlíonann ISO 3601-1
Cóid ainmniúcháin agus toisí fáinní O-a úsáidtear in ISO 6162-2 (le haghaidh tagartha amháin)

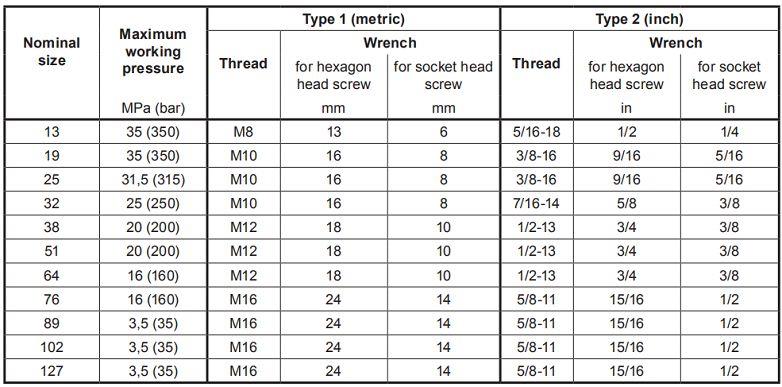

7. Méid na mbonn chun naisc flange a chur le chéile a chomhlíonann ISO 6162
ISO 6162-1
ISO 6162-2
